首頁智能家居有源晶振,石英晶振,CSX-325M晶振,西鐵城振蕩器,無人機晶振

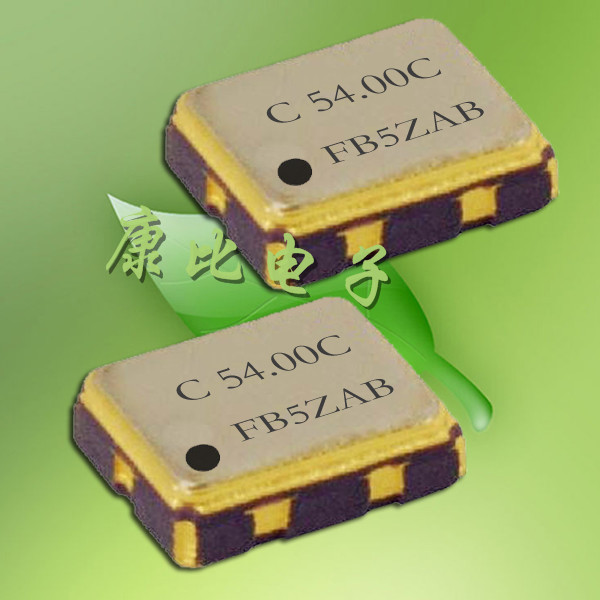

有源晶振,石英晶振,CSX-325M晶振,西鐵城振蕩器,無人機晶振

產品型號：36001161
頻率：12.5000~54.000MHZ

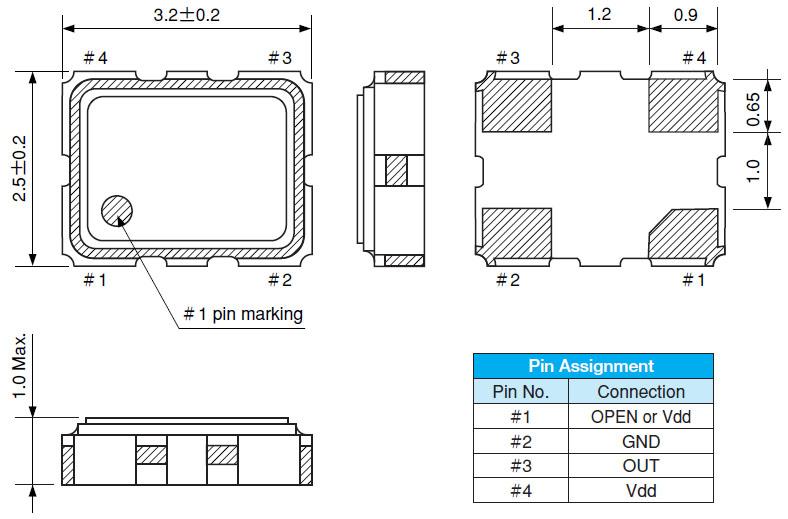

尺寸：3.2*2.5mm
產品介紹：可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

有源晶振CSX-325M,西鐵城振蕩器,無人機晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

項目	模型	CSX-325M	條件
標準頻率	fo	12.500~54.000MHZ
電壓	V	1.8V 3.3V 5V或客戶指定	at25℃
負載電容	CL	8pf 10pf或客戶指定
工作溫度范圍	TopR	-20℃~+75℃
儲存溫度范圍	TsTR	-40℃~+85℃
變曲點溫度	TM	25℃±5℃
溫度系數	β	-0.034±0.006ppm/℃²
動態電阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激勵電平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并聯電容	Co	1.2PF Typ 1.0Typ

晶振泛音與基頻的原理:
同是AT切的芯片,在振動模式上又有基頻（FUND）,三次泛音,五次泛音等之分.小型SMD石英晶體諧振器而言,5次泛音很少,3次泛音一般在40M以上時才會少量生產.同一頻率的產品,3次泛音的厚度是基頻的3倍,例如我司產品某產品48MHz三次泛音的厚度約為0.104mm（與16MHz基本波的厚度相同）,48MHz基本波產品的厚度約為0.034mm.在設計芯片厚度時,AT切的芯片的厚度與頻率,及振動模式有關,而與芯片的尺寸大小無關.做成成品后的AT切基頻產品,AT切3泛音產品與BT切產品可以通過觀察其C0/C1值,TS值,電阻值及TC特性來區分.問題和現象：石英諧振器與電路組裝后,頻率不在要求的數值上,造成電路不能正常工作.原因分析：這種情況多與諧振器的寄生振動有關,有時也與電路設計不合理有關. 前面提到,石英晶體會有多個寄生響應,對厚度切變晶體來說頻率在20MHZ以上,尤其是泛音晶體易產生寄生響應.泛音晶體的基頻諧振電阻有時會與三次泛音的諧振電阻相差較小,在不加濾波電路時有可能在基頻頻率上振蕩,因此可能時應在電路設計加上選頻回路避免該情況發生.
