首頁無線網絡溫補晶振,有源晶振,晶振DSO321SBM,藍牙晶振,TCXO振蕩器

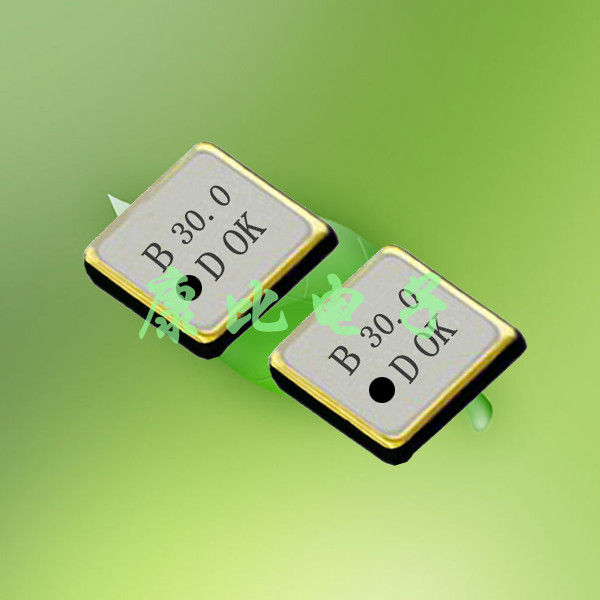

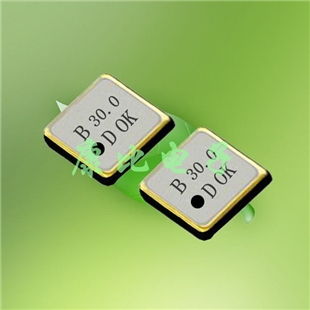

溫補晶振,有源晶振,晶振DSO321SBM,藍牙晶振,TCXO振蕩器

產品型號：79384496
頻率：8~80MHZ

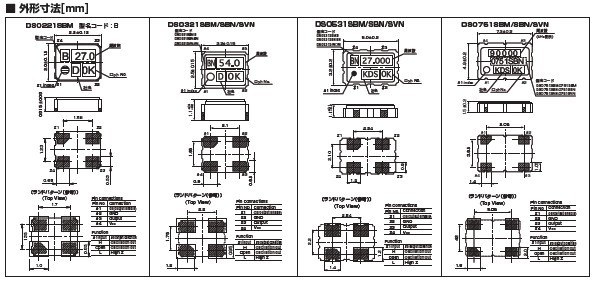

尺寸：3.2*2.5mm,詳解請瀏覽PDF
產品介紹：超小型SMD接縫密封時鐘晶體振蕩器的單位,對于WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,符合RoHS/無鉛.

晶振DSO321SBM,藍牙深晶振,TCXO振蕩器有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

料號	DSO321SBM
頻率范圍	8~80MHZ
負載電容	Series, 8pF, 10pF, 20pF
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
工作電壓	1.8V 2.5V 3.3V 5V

負載電容 ( Load Capacitance, CL )
振蕩線路上的”負載電容(load capacitance)”定義為:從石英晶體共振子的兩個端子看向振蕩線路所遭遇到的所有電容值. 負載電容在線路上可以與石英晶體共振子以并聯(parallel)或以串聯(series)的方示連接. 以并聯方式連接的振蕩線路中, 負載電容(CL)的大小會影響公稱頻率的特性.
這種負載電容并聯線路的共振頻率以 fL 表示 :

頻率對溫度穩定性( Frequency-Temperature Stability )
石英頻率因溫度變化而改變, 這是因起于石英材料在各個坐標軸向的熱膨脹系數不同, 當溫度變化時, 各軸向晶格距產生些許變化. 當引用不同的切割角度時, 不同振蕩模態的之變化也會不同.
以AT切割角度的厚度剪切振蕩模態的設計, 一般是采用攝氏25度作為參考溫度點的頻率來定義在工作環境溫度范圍內的頻率變動的穩定性. 在定義這項頻率對溫度穩定性參數的同時, 也應該一同規范出相對應的工作環境溫度范圍(Operation Temperature Range).

1959大和喀左長谷川在神戶市成立加工電子零件和石英晶體.

1965開始批量生產的晶體諧振器零件.
1970東京辦事處.
1976打開宮崎廠（目前九州大真空公司）為音叉型石英晶體諧振器生產.
1980打開鳥取廠（目前鳥取生產部）對晶體諧振器生產增加.
1987開名古屋辦事處.開始的溫度補償晶體振蕩器（TCXO）生產和電壓控制晶體振蕩器（VCXO）.
1990~1991大阪證券交易所上市第一節.建立大真空（德國）公司加強在歐洲的銷售.
1996取得ISO9001（國際標準化組織質量管理標準）.
1998（獲得QS9000質量標準/汽車質量保證管理體系.）
2000獲得ISO14001（國際標準化組織的環境管理系統）.
2002獲得國際標準化組織16949（國際標準化組織技術規范）.
2003成立上海銳致國際貿易有限公司加強在中國的銷售.以和諧電子公司為本公司合并的子公司加強石英器件業務.
2010建立大真空（泰國）有限公司
2013東京證券交易所上市第一節.
未來展望
銷售：發展自有品牌及策略性客戶、拓展全球化渠道.
產能：經濟化、規模化.
產品：高頻、高精度、輕、薄、短、小.
制程：標準化、自動化、信息化與彈性化.
供應鏈：交期短、庫存低.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大真空電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
