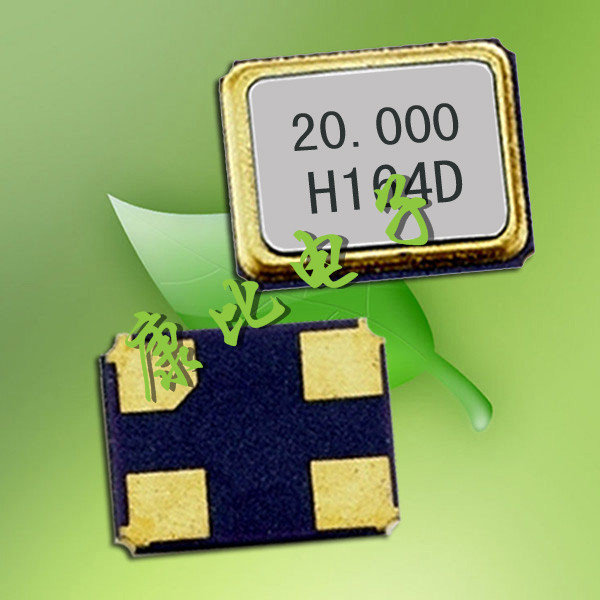

首頁無線網絡貼片晶振,石英晶振,HXS321S晶振,臺灣加高晶體,石英貼片晶振

貼片晶振,石英晶振,HXS321S晶振,臺灣加高晶體,石英貼片晶振

產品型號：47215086
頻率：12~50MHZ

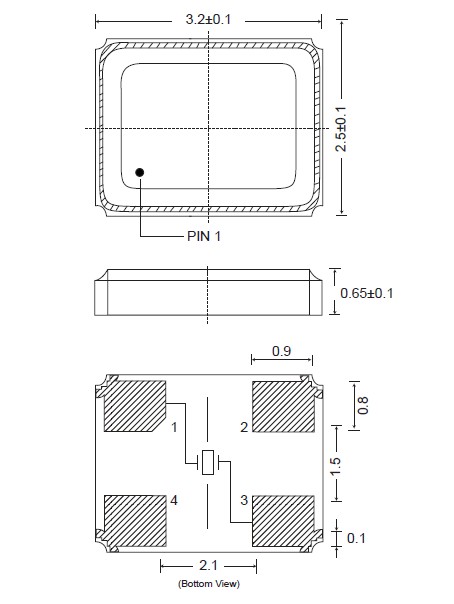

尺寸：3.2*2.5mm
產品介紹：我們更專注開發高溫度耐受性的產品、特殊應用領域之規格,并朝小型化開發設計,以滿足終端產品的發展趨勢.秉持『取之于社會,用之于社會』的理念,推動環保、節能及社...

HXS321S晶振,臺灣加高晶體,石英貼片晶振為什么越來越多的晶體企業都著手向汽車電子市場進軍呢，然而汽車電子的要求也比科技數碼產品高的多，特別是耐溫這塊，都有一定的要求值，比如：3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

說明	HXS321S晶振規格
頻率范圍	12~50MHZ
頻率穩定度	A:±100 B:±50 C: ±30 D: ±25
輸出電平	CMOS
工作溫度	-10℃~+60℃,-20℃~+70℃,或客戶要求
保存溫度	-40℃~+85℃
負載電容	15pF
輸出對稱	40% ~ 60% or 45% ~ 55%(at 55%V DC)
包裝	3000/pcs

加高晶振承諾所有的運作皆遵守本地國家的法律,2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司. 我們將持續關注企業社會責任各項新議題,使本公司更加完整并落實企業社會責任所有面向. 對內,我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動); 對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.

晶體具有多種振動模式,如基頻, 3次泛音,5次泛音等等.當基頻模式應用時,晶體的電阻是最低的,這意味著它是最簡單的晶體振蕩.當第三色調模式被應用,一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式.因此,如果頻率是只有三分之一的目標頻率時,要檢查是否放大處理電路被施加或它的設定值就足夠了,因為電路的環境適合于基本模式,而不是第三次泛音調模式.

該電路可能不振蕩,如果放大電路不施加或它的設定值是不足夠的.4-3.基頻模式與三次泛音模式應用程序如下：一.的基頻模式B應用.三次泛音模式的應用程序下表顯示升的匹配值,C由各種頻率三次泛音模式頻率輸出是目標頻率的三倍這個問題的可能性相對較小.請確定的三次泛音調模式的頻率反饋是否大于基頻模式,由于放大電路的反饋大.當放大電路內置于芯片組此問題可能會發生.為了解決這個問題,請采用三次泛音模式晶體.5-2.此外,放大電路,第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩.系統故障是由于超大輸出波形的幅度.

6-1.請參照資料2.也可以提高終端的電容解決方案,然后檢查波形幅度是否得到改善.

7-1.請確定使用頻譜分析儀機中斷信號的頻率.我們可以發現存在的問題是根據頻率什么.

7-2.如果是從電源的交流信號,請檢查電源和信號的兩個理由的狀態是否是浮動的.請改為浮動,如果它不是.

7-3.如果信號具有高頻率,請使用以下方法：使用晶體外殼為接地.采用水晶較小C0.

增加電路,鎘和CG的外部電容,并采用晶體具有較高的負載電容CL.

7-4.請檢查周圍電路和PCB布局,如果上面的方法都沒有能夠解決您的問題.如果兩者都正常,那么請你聯系IC制造商探討其芯片組設計的不明信號的反應.改變周圍電路的設計只能緩解問題,而不是完全解決它.通常.這將是最好找出來的芯片組設計問題并解決它.
