首頁進口晶振SG-8002JF晶振,愛普生晶振價格,有源晶振型號,SG-8002JF 14.7456M-PCML3

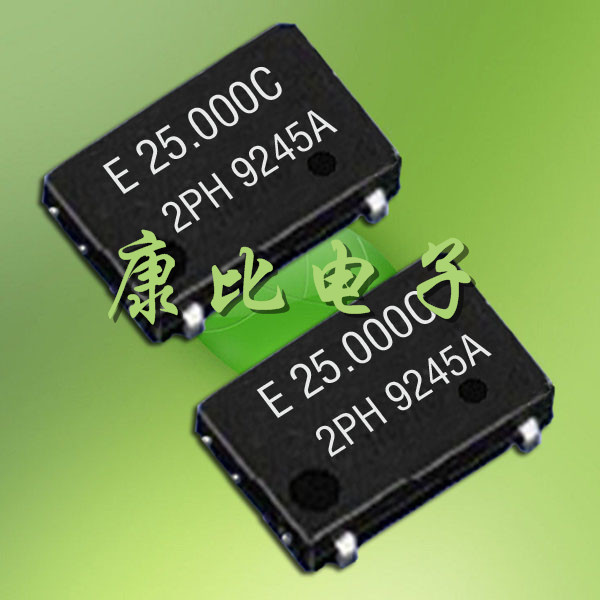

SG-8002JF晶振,愛普生晶振價格,有源晶振型號,SG-8002JF 14.7456M-PCML3

產品型號：64537046
頻率：1~125MHZ

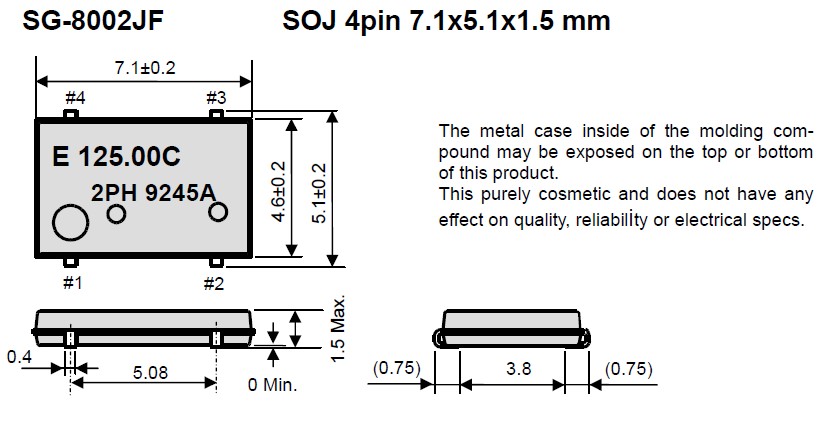

尺寸：7.1*5.1*1.5mm
產品介紹：晶振本身超小型,薄型,重量輕,“SG-8002JF 14.7456M-PCML3”晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域.

SG-8002JF晶振,愛普生晶振價格,有源晶振型號“SG-8002JF 14.7456M-PCML3”特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

項目	記號	SG-8002JF	條件
頻率	f_nom	1~125MHZ
電壓	Vcc	1.8V 3.3V
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管一年

“SG-8002JF 14.7456M-PCML3”電阻值及TC特性來區分.
問題和現象：石英諧振器與電路組裝后,頻率不在要求的數值上,造成電路不能正常工作.
原因分析：這種情況多與諧振器的寄生振動有關,有時也與電路設計不合理有關. 前面提到,石英晶體會有多個寄生響應,對厚度切變晶體來說頻率在20MHZ以上,尤其是泛音晶體易產生寄生響應.泛音晶體的基頻諧振電阻有時會與三次泛音的諧振電阻相差較小,在不加濾波電路時可能在基頻頻率上振蕩,因此可能時應在電路設計加上選頻回路避免該情況發生.另一個原因是泛音晶體的基頻波的3倍頻（3次諧波）與3次泛音的頻率靠得很近,選頻電路難于將其濾除,造成跳頻現象.如果可能有這種情況發生,在訂貨時,應提出基頻3倍頻與3次泛音頻率的間隔要求,一般在150-250ppm間.也可在設計電路時適當減小電路增益,減低3次諧波的成分.

愛普生電子立基日本,在日本、美國與中國大陸均設有生產據點,愛普生電子多年來致力于研發創新,部分核心技術是業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.
小型化是讓產品處于行業領先地位的關鍵

“小型元器件找愛普生”的用戶評價和信賴,是愛普生科技保持行業領先地位的動力.

難度越高,就越發使他人難以企及,這正是領跑者引以為豪的地方.

在水晶元器件的小型化方面,公司是一直處于領先地位的優秀企業.

公司在2008年開發的晶體FCX-07的體積與1989年開發的晶體相比,實現了1／160的超小型化.愛普生科技的技術開創了水晶元器件的新市場.

“SG-8002JF 14.7456M-PCML3”愛普生電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從以下政策：

1.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.

2.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護.
